一、進口氣動襯氟蝶閥產品概述 品牌：美國威盾VTON 進口氣動襯氟蝶閥，Pneumatic fluorine butterfly valve，也叫氣動四氟蝶閥，氣動全襯蝶閥，氣動襯聚四氟乙烯蝶閥，是指由氣動執行器和襯氟蝶閥組成，襯氟蝶閥采用對分兩片閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕，閥桿與蝶板（鍛）為一體，表面均勻包覆一層FEP。閥體通道內表面光滑，流體阻力小，CV值高，流通能力強，扭矩適中，采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座，完全達到介質的零泄漏。安裝雙作用氣動執行器和二位五通電磁換向閥，可以控制閥門的開和關；安裝單作用氣動執行器和二位三通電磁換向閥，不但可以控制閥門的開和關，而且能在氣源發生故障時，閥門會自動停在預設的開或關的安全位置。 二、進口氣動襯氟蝶閥技術參數
公稱通徑：DN50-600（mm） 公稱壓力：1.0-1.6MPa 連接方式：對夾、法蘭 閥體材料：HT200、WCB、不銹鋼 閥板材料：不銹鋼、WCB+F46 閥 座：PTFE、F46 安裝執行器及附件：氣動執行器、手操機構、電器定位器、限位開關、電磁換向閥 氣動襯氟蝶閥適用介質：適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。

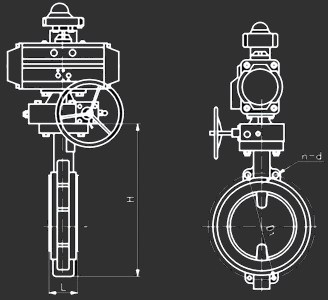

三、進口氣動襯氟蝶閥外形尺寸
 單位：mm 通徑 DN | L | H | 1.0MPa | 1.6MPa | 氣動執行器選配 (雙作用，氣源5bar) | D | D1 | n-d | D | D1 | n-d | 50 | 43 | 197 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | VTG63 | VTA63 | 65 | 46 | 217 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | VTG63 | VTA75 | 80 | 46 | 232 | 200 | 160 | 8-18 | 200 | 160 | 8-18 | VTG83 | VTA83 | 100 | 52 | 266 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | VTG110 | VTA105 | 125 | 56 | 293 | 250 | 210 | 8-18 | 250 | 210 | 8-18 | VTG110 | VTA105 | 150 | 56 | 319 | 285 | 240 | 8-23 | 285 | 240 | 8-23 | VTG127 | VTA125 | 200 | 60 | 389 | 340 | 295 | 8-23 | 340 | 295 | 12-23 | VTG140 | VTA140 | 250 | 68 | 456 | 395 | 350 | 12-23 | 405 | 355 | 12-28 | VTG160 | VTA160 | 300 | 78 | 520 | 445 | 400 | 12-23 | 460 | 410 | 12-28 | VTG190 | VTA190 | 350 | 78 | 587 | 505 | 460 | 16-23 | 520 | 470 | 16-28 | VTG210 | VTA210 | 400 | 102 | 649 | 565 | 515 | 16-28 | 580 | 525 | 16-31 | VTG240 | VTA240 | 450 | 114 | 713 | 615 | 565 | 20-28 | 640 | 585 | 20-31 | VTG270 | VTA270 | 500 | 127 | 786 | 670 | 620 | 20-28 | 715 | 650 | 20-34 | VTG300 | VTA300 |
|
