一、進口法蘭襯氟蝶閥產品概述 品牌：美國威盾VTON 進口法蘭襯氟蝶閥，F(xiàn)luorine flange butterfly valve，襯四氟法蘭蝶閥，襯氟法蘭式蝶閥，襯氟密封蝶閥，是指采用法蘭式對接結構，閥體、閥座與閥芯內襯四氟一體化，閥門工作時，只有閥體內襯與襯塑蝶板與介質接觸，閥門可承受襯里材料介紹的介質腐蝕，采用四極密封結構并在密封面處配以耐溫抗老化的SI橡膠的彈性襯墊，完全達到介質的零泄漏，具有嚴密的密封性能，超長的使用壽命。 美國威盾VTON法蘭襯氟蝶閥適用于各種不同類型工業管道中液體和氣體（包括蒸汽）的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。 二、進口法蘭襯氟蝶閥主要零部件材料表 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | Z | C | P | R | PL | RL | 1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M | 2 | 蝶板 | WCB | CF8 | CF8M | CF3 | CF3M | 3 | 閥桿 | 1Cr13 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 000Cr17Ni14Mo2 | 4 | 襯里/閥座 | PTFE（F4）,PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO | 5 | 緊固銷 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 000Cr17Ni14Mo2 | 6 | 填料 | PTFE（F4） | 7 | 填料壓蓋 | WCB | CF8 | CF8M | CF3 | CF8 | 8 | 支架 | WCB | CF8 | CF8 | 9 | 緊固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni2 | 10 | 螺母 | 45 | 1Cr18Ni9 | 0Cr18Ni9 |

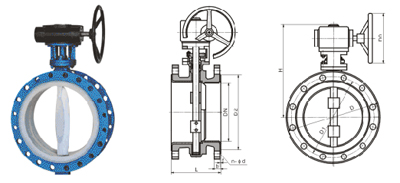

二、進口法蘭襯氟蝶閥主要外形和連接尺寸
DN
（mm） | NPS
(inch) | L | D | D1 | D2 | F | B | N-?D | W | D0 | H | WT(kg) | PN0.6MPa | 40 | 1 1/2 | 106 | 130 | 100 | 80 | 3 | 16 | 4-?14 | 160 | | 140 | 10 | 50 | 2 | 108 | 140 | 110 | 90 | 3 | 16 | 4-?14 | 200 | | 160 | 12 | 65 | 2 1/2 | 112 | 160 | 130 | 110 | 3 | 16 | 4-?14 | 250 | | 160 | 13 | 80 | 3 | 114 | 185 | 150 | 125 | 3 | 18 | 4-?18 | 250 | | 170 | 14 | 100 | 4 | 127 | 205 | 170 | 145 | 3 | 18 | 4-?18 | 300 | | 180 | 16 | 125 | 5 | 140 | 235 | 200 | 175 | 3 | 20 | 8-?18 | 300 | | 275 | 18 | 150 | 6 | 140 | 260 | 225 | 200 | 3 | 20 | 8-?18 | | 200 | 295 | 38 | 200 | 8 | 152 | 315 | 280 | 255 | 3 | 22 | 8-?18 | | 200 | 320 | 74 | 250 | 10 | 250 | 370 | 335 | 310 | 3 | 24 | 12-?18 | | 240 | 385 | 105 | 300 | 12 | 270 | 435 | 375 | 362 | 4 | 24 | 12-?23 | | 240 | 390 | 142 | 350 | 14 | 290 | 485 | 445 | 412 | 4 | 26 | 12-?23 | | 240 | 460 | 179 | 400 | 16 | 310 | 535 | 495 | 462 | 4 | 28 | 16-?23 | | 280 | 510 | 220 | 450 | 18 | 330 | 590 | 550 | 518 | 4 | 28 | 16-?23 | | 280 | 540 | 268 | 500 | 20 | 350 | 640 | 600 | 568 | 4 | 30 | 16-?23 | | 320 | 570 | 378 | 600 | 24 | 390 | 755 | 705 | 670 | 5 | 30 | 20-?25 | | 320 | 660 | 608 | 700 | 28 | 430 | 860 | 810 | 775 | 5 | 32 | 24-?25 | | 360 | 710 | 1050 | 800 | 32 | 470 | 975 | 920 | 880 | 5 | 34 | 24-?30 | | 360 | 780 | 1320 | 900 | 36 | 510 | 1075 | 1020 | 980 | 5 | 36 | 24-?30 | | 380 | 885 | 1795 | 1000 | 40 | 550 | 1175 | 1120 | 1080 | 5 | 36 | 28-?30 | | 400 | 990 | | PN1.0MPa | 40 | 1 1/2 | 106 | 145 | 110 | 85 | 3 | 18 | 4-?18 | 160 | | 140 | 10 | 50 | 2 | 108 | 160 | 125 | 100 | 3 | 20 | 4-?18 | 200 | | 160 | 12 | 65 | 2 1/2 | 112 | 180 | 145 | 120 | 3 | 20 | 4-?18 | 250 | | 165 | 14 | 80 | 3 | 114 | 195 | 160 | 135 | 3 | 22 | 4-?18 | 250 | | 170 | 16 | 100 | 4 | 127 | 215 | 180 | 155 | 3 | 22 | 8-?18 | 300 | | 180 | 18 | 125 | 5 | 140 | 245 | 210 | 185 | 3 | 24 | 8-?18 | 300 | | 275 | 20 | 150 | 6 | 140 | 280 | 240 | 210 | 3 | 24 | 8-?23 | | 200 | 295 | 38 | 200 | 8 | 152 | 335 | 295 | 265 | 3 | 26 | 8-?23 | | 200 | 320 | 74 | 250 | 10 | 250 | 390 | 350 | 320 | 3 | 28 | 12-?23 | | 240 | 385 | 105 | 300 | 12 | 270 | 440 | 400 | 368 | 4 | 28 | 12-?23 | | 240 | 390 | 142 | 350 | 14 | 290 | 500 | 460 | 428 | 4 | 30 | 16-?23 | | 240 | 460 | 179 | 400 | 16 | 310 | 565 | 515 | 482 | 4 | 32 | 16-?25 | | 280 | 510 | 220 | 450 | 18 | 330 | 615 | 565 | 532 | 4 | 32 | 20-?25 | | 280 | 540 | 268 | 500 | 20 | 350 | 380 | 620 | 585 | 4 | 34 | 20-?25 | | 320 | 570 | 378 | 600 | 24 | 390 | 780 | 725 | 685 | 5 | 36 | 20-?30 | | 320 | 660 | 608 | 700 | 28 | 430 | 895 | 840 | 800 | 5 | 40 | 20-?30 | | 360 | 710 | 1050 | 800 | 32 | 470 | 1010 | 950 | 905 | 5 | 44 | 24-?34 | | 360 | 780 | 1320 | 900 | 36 | 510 | 1110 | 1050 | 1005 | 5 | 46 | 28-?34 | | 380 | 885 | 1795 | 1000 | 40 | 550 | 1220 | 1160 | 1115 | 5 | 50 | 28-?34 | | 400 | 990 | 1900 |
|
